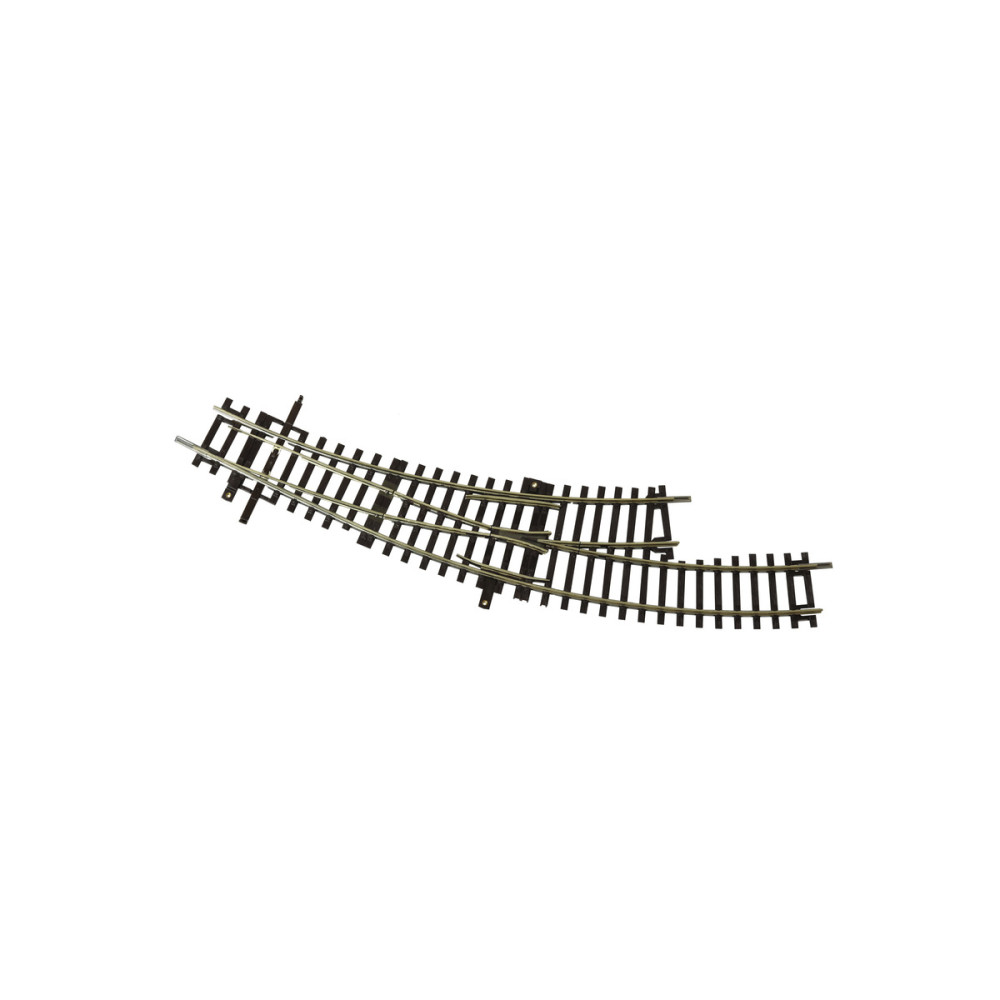

Aiguillage courbe gauche BWl2/3, sans mécanisme.
Rayon de courbure de la voie principale et de la voie de dérivation : 358 mm (R2), angle de courbure : 30°.
Mécanismes compatibles :
40295 ou 40296 (mécanisme électrique),
40297 ou 40298 (mécanisme manuel)
ou 10030 (mécanisme sous le plateau).
Veuillez consulter le mode d’emploi !
■ Cœur et guide-roue entièrement revus
■ Passage du cœur conforme au prototype possible
■ Largeur de la gorge au niveau du cœur conforme aux normes NEM
■ Polarisation du cœur possible avec les motorisations d’aiguillage électriques ROCO.
Remarque :
Les aiguillages courbes R2/R3 ne sont compatibles que sous certaines conditions avec les voitures express à l’échelle dont la longueur hors tampons dépasse 300 mm, car l’écartement des voies parallèles se réduit au niveau de l’aiguillage, ce qui peut poser problème en cas de croisement de wagons longs.
Référence précédente : 42464
